Die Frischluftheizungen mit den Gerätetypen js 2 . . und js 3 . ., außer js 235, sind für den Kühlbetrieb aus- und nachrüstbar. Dabei stehen dem Nutzer die Standardtemperaturzonen wie beim Heizbetrieb zur Verfügung. Sollten zusätzliche Temperaturzonen durch weitere Heizregister realisiert sein, müssen diese Heizregister gegen solche mit Kondensatauffangwanne ausgetauscht werden.


Leistung der Top-Kühlung:

Durch die Beaufschlagung mit kaltem Wasser aus dem Kälteerzeuger wird eine kontinuierliche Lufteinlasstemperatur in die Räume von ca. 18° C bei einer Aussenlufttemperatur von 28° C erreicht. Es wird nicht die erforderliche Kühllast für die Temperaturzonen (Räume) erreicht, da die Heizregister der Klimaat Centrale leistungsmäßig für den Heizbetrieb ausgelegt werden. Es stellt sich eine angenehme Raumkühle, besonders durch die Entfeuchtung der zugeführten Luft, in Abhängigkeit der Laufzeit der Kühlung ein.

Kälteerzeuger

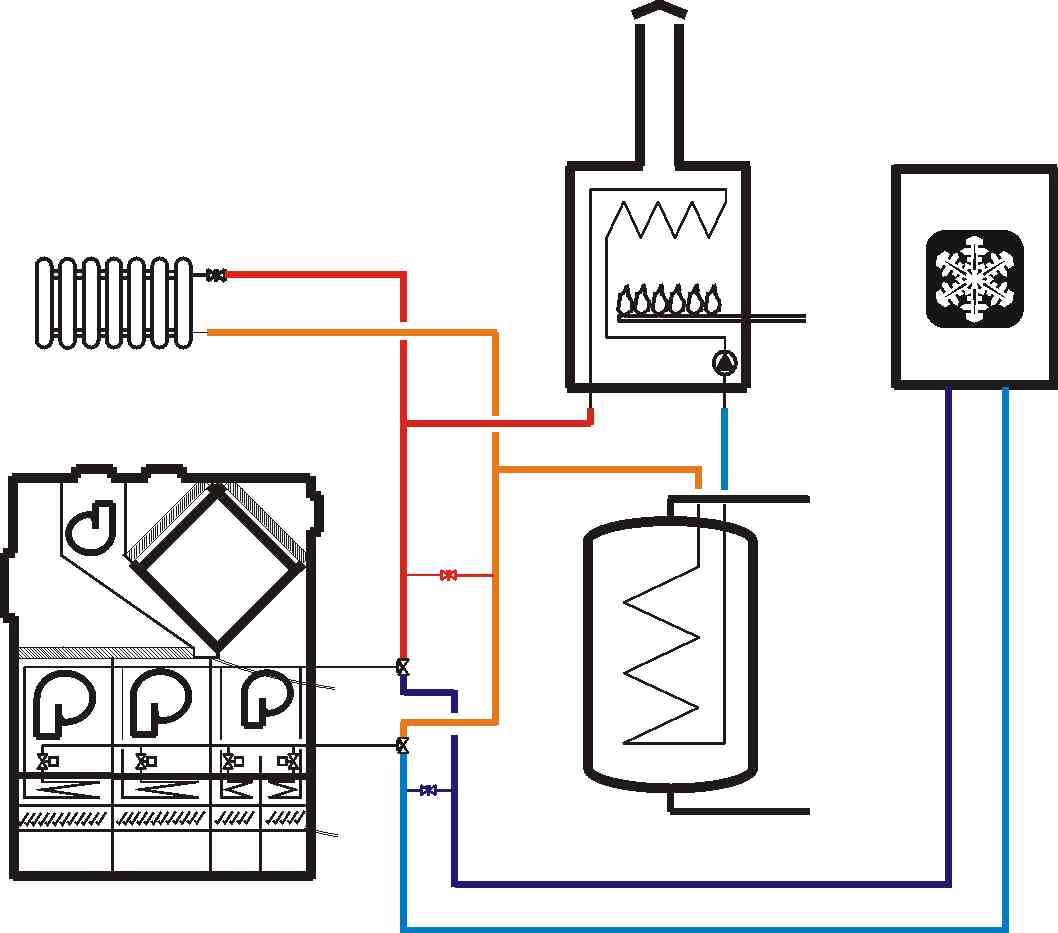

Die entzogene Wärme wird vom Kälteerzeuger an die Umgebung abgegeben. Deshalb ist sein optimaler Standort im Freien. Dabei ist darauf zu achten, dass das Betriebsgeräusch nicht störend wirken kann. Der Kühlwasserkreislauf ist bei dieser Anordnung des Kälteerzeugers im frostgefährdeten Bereich mit einer automatischen Begleitheizung auszurüsten, damit eine Entleerung der Leitungen im Winter entfallen kann. Wir empfehlen, den Kühlwasserkreislauf separat bis vor das Luftheizgerät zu führen und durch das Drei/Zwei-Wege-Ventil dort umschaltbar zu machen.

Zwischen Frischluftheizgerät und Ausblaskasten wird die Kondensatauffangeinrichtung installiert. Dadurch erhöht sich das Frischluftheizgerät um ca. 200 mm. Die luft- und wasserseitigen Anschlüsse am Frischluftheizgerät müssen angepasst werden. Alle neuen Funktionsteile sind elektrisch zu verdrahten.

Anlagenfahrweise

Zur Umschaltung zwischen Kühl- und Heizbetriebsart durch den Bewohner wird mindestens ein Raumtemperaturregler elektronisch mit Schaltuhr an das vorhandene Kabel angeschlossen.  Normalerweise wird dieser für die Umluftzone (Wohnbereich im EG) installiert. Die Frischlufträume (Schlaf- und Kinderzimmer) können weiterhin mit den vorhandenen Raumtemperaturreglern betrieben werden, oder gegen welche mit Zeitprogrammierfunktion ausgetauscht werden.

Die Ablaufsteuerung der Anlage im Kühlbetrieb erfolgt in der kleinen Luftvolumenstromstufe, solange keine Kälteanforderung ansteht. Bei anstehender Kälteanforderung wird in die maximale Luftvolumenstufe geschaltet. Der Luft/Luft-Wärmetauscher funktioniert auch während des Kühlbetrieb und erzielt somit einen Kälterückgewinn.
